튜브 절단 및 모따기 시리즈 공급업체

는 튜브 절단 및 모따기 시리즈 고정밀 튜브 절단과 자동화된 모서리 모따기(베벨링 및 디버링)를 연속적이고 동기화된 작업 흐름으로 결합하는 통합 스마트 제조 솔루션입니다. 이 시리즈는 일반적으로 세 가지 핵심 모듈로 구성됩니다. 완전 서보 원형 톱 버(Burr) 없는 절단을 위해 모따기 기계 단면 처리를 위한 자동화된 생산 라인 컨트롤러 두 작업을 순서대로 연결하고 연결합니다.

이 시스템은 수동 방법이 따라올 수 없는 처리량 속도로 반복 가능한 고품질 결과를 제공함으로써 일관되지 않은 절단 각도, 과도한 버, 회전 블레이드로 인한 안전 위험, 낮은 시간당 출력 등 기존 수동 절단의 문제점을 직접적으로 해결합니다. 이는 기계 제조, 자동차 부품, 철도 운송 인프라 및 건설 철강 구조물에 널리 배포됩니다.

절단 및 모따기 공정의 작동 방식

1단계 – 튜브 공급 및 위치 지정

일반적으로 길이가 3~12m인 원튜브는 투입 컨베이어나 롤러 테이블에 로드됩니다. 서보 구동 피드 캐리지가 튜브를 잡고 길이 정확도로 프로그래밍된 절단 위치로 전진시킵니다. ±0.2mm . 다품종 생산의 경우 제어 시스템은 중앙 생산 관리 시스템에서 절단 목록 데이터를 읽고 주문 간 공급 길이를 자동으로 조정합니다.

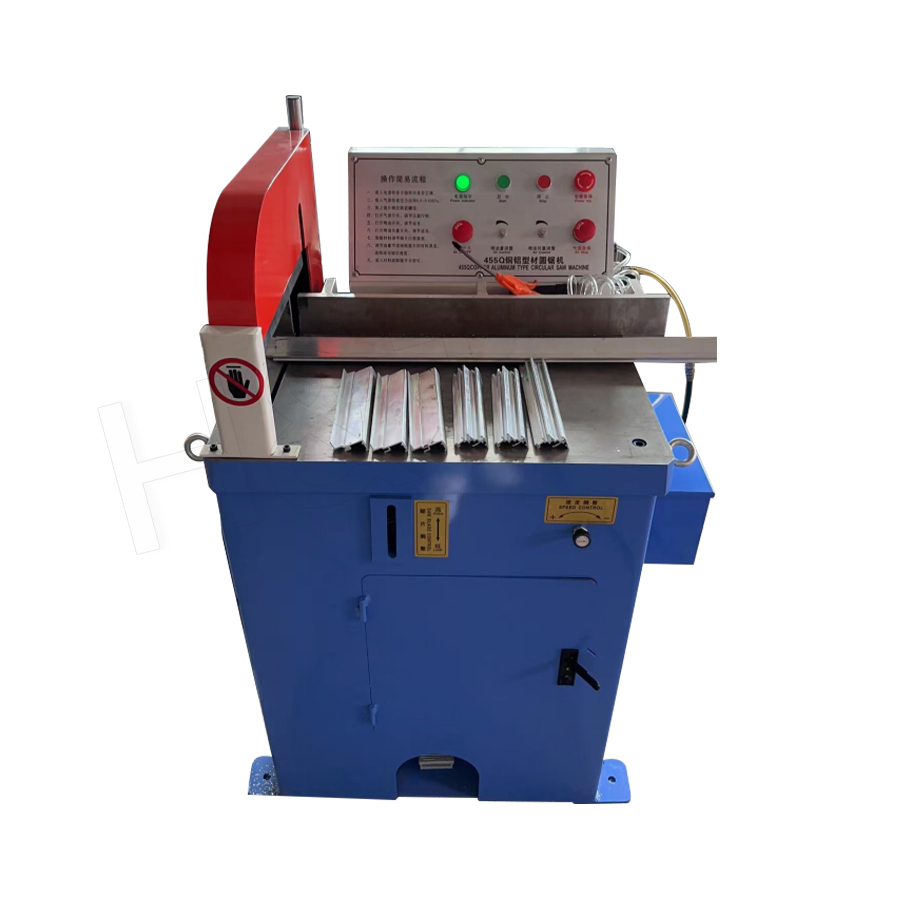

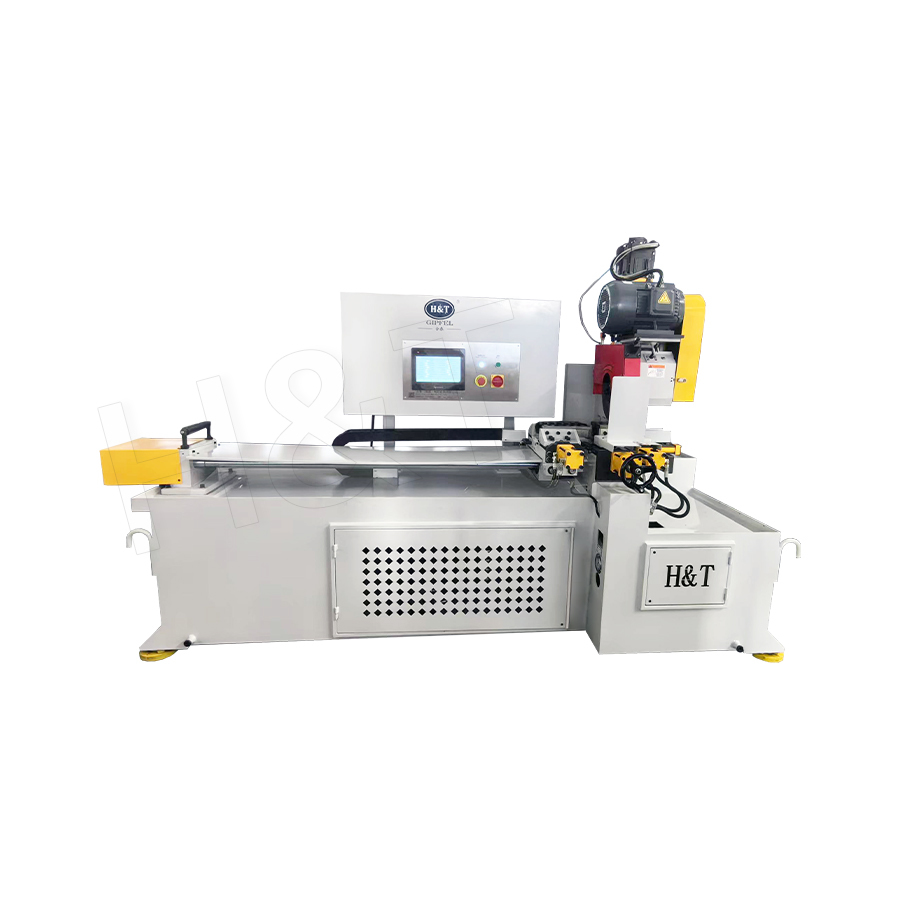

2단계 – 완전 서보 원형 톱 절단

는 circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:

• 블레이드 속도 제어: 가변 스핀들 속도(일반적으로 1,500~4,500RPM)는 재료 등급(탄소강, 스테인리스강, 알루미늄)에 따라 자동으로 선택되어 블레이드 수명과 절단 품질을 극대화합니다.
• 절단면 직각도: 서보 제어는 절단면의 직각도를 유지하여 0.1° 이내 , 수동 또는 공압 톱 시스템에서 흔히 발생하는 각도 편차를 제거합니다.
• 최소한의 변형: 는 cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
• 짧은 칩 형성: 적절한 블레이드 형상과 이송 속도는 긴 나선형이 아닌 짧고 관리하기 쉬운 칩을 생성하므로 칩 얽힘과 빈번한 칩 제거 필요성이 줄어듭니다.

3단계 – 모따기 작업으로 자동 전환

절단된 튜브는 서보 구동 컨베이어, 부품 푸셔 또는 로봇식 픽앤플레이스를 통해 자동으로 모따기 스테이션으로 이송됩니다. 이렇게 하면 두 작업 간의 수동 처리가 필요 없으며 절단된 튜브가 모따기 프로세스에서 올바른 방향을 유지하도록 보장됩니다.

4단계 – 모따기 및 디버링

는 chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30°, 45° 또는 맞춤형 각도 ), 튜브 보어와 외부 직경에서 버를 제거하고 절단면과 튜브 벽 사이의 전환을 혼합합니다. 면 폭과 모따기 각도는 다음과 같이 프로그래밍 및 반복 가능합니다. ±0.05mm 및 ±0.5° 각각.

기존 방법에 비해 성능상의 이점

적용 가능한 재료 및 튜브 사양

는 튜브 절단 및 모따기 시리즈 다양한 금속 재료와 튜브 형상을 처리할 수 있도록 설계되었습니다. 공구 수명과 절단 품질을 최적화하려면 기계 매개변수를 재료 특성에 맞추는 것이 중요합니다.

• 탄소강 및 합금강(최대 1,000N/mm²): 는 most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically 블레이드당 5,000~15,000회 절단 벽이 얇은 튜브에.
• 스테인레스 스틸(304, 316, 2205 듀플렉스): 가공 경화를 관리하려면 더 낮은 절삭 속도와 고급 초경 블레이드 코팅(TiAlN)이 필요합니다. 절단면의 오염을 방지하려면 무황 첨가제가 포함된 절삭유를 사용하는 것이 좋습니다.

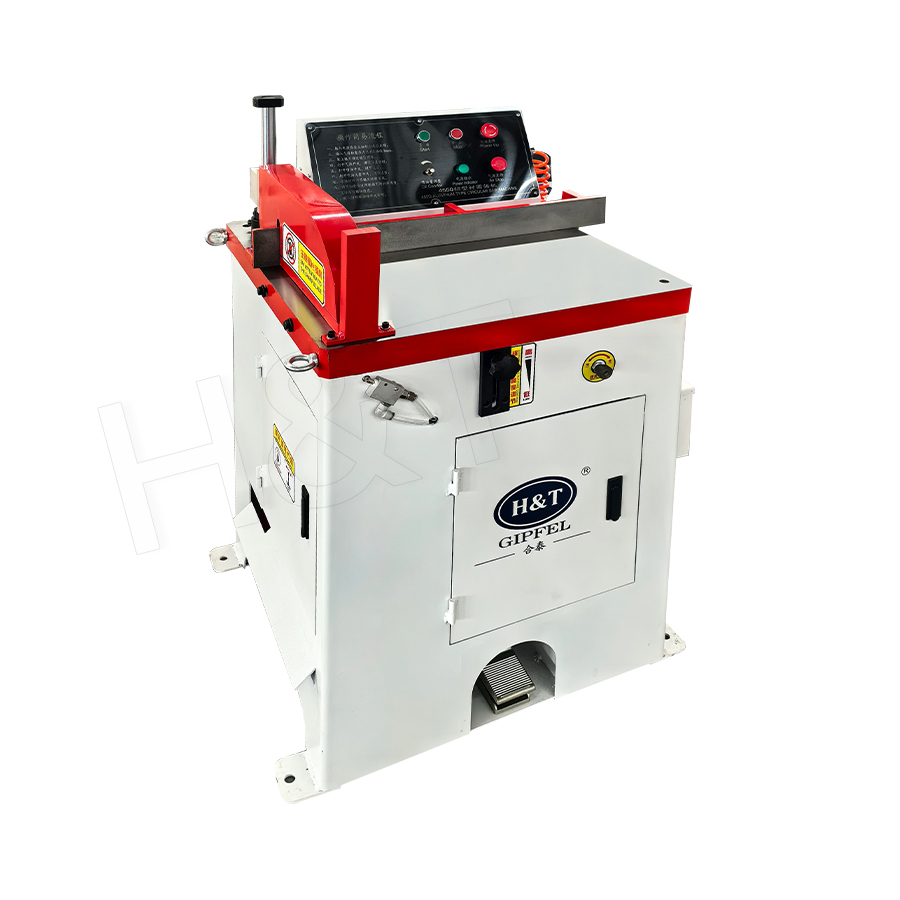

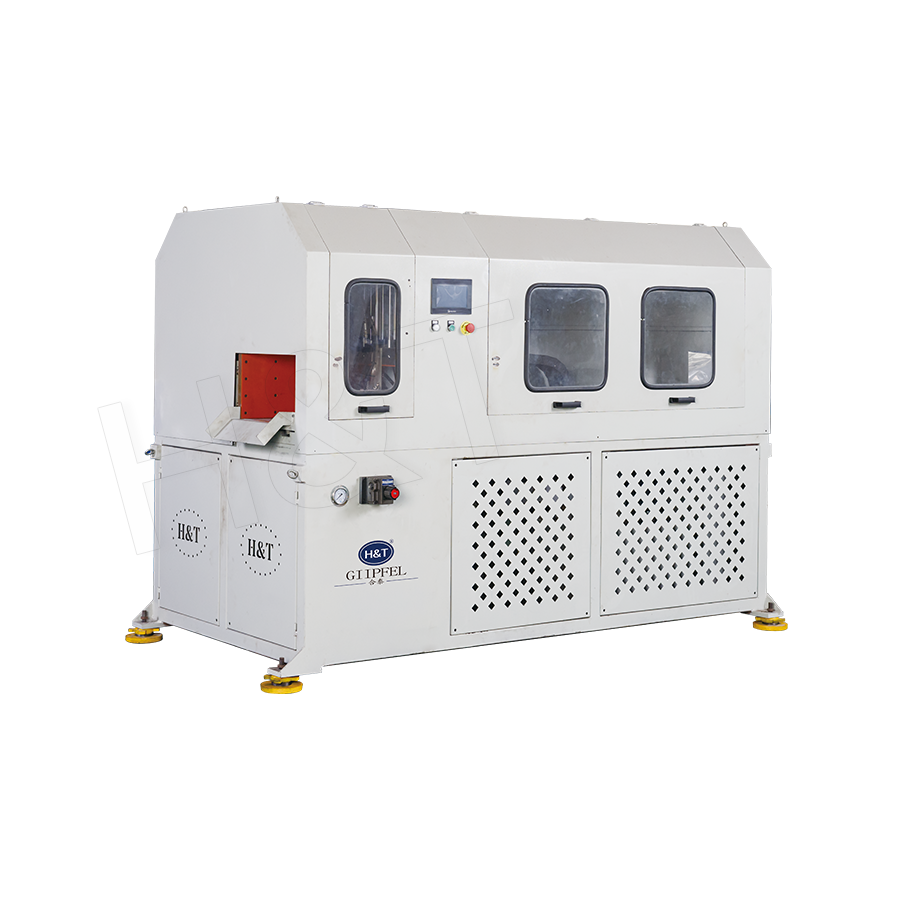

• 알루미늄 합금: 높은 절단 속도(최대 4,500RPM)와 세련된 블레이드 형상으로 구성인선이 방지됩니다. 알루미늄은 번지는 경향이 있기 때문에 칩 클리어런스가 더욱 중요합니다.
• 구리 및 황동: 부드러운 재료는 쉽게 절단되지만 칩이 절단면에 다시 용착되는 것을 방지하려면 날카로운 칼날과 특별한 칩 관리가 필요합니다.

일반적인 기계 용량 범위: 외경: Ø10mm ~ Ø220mm , 기계 구성에 따라 벽 두께는 0.5mm ~ 20mm, 조각당 절단 길이는 50mm ~ 6,000mm입니다.

산업 응용

자동차 배기 및 섀시 부품

배기 파이프, 섀시 크로스 멤버 및 서스펜션 튜브는 적절한 조립 맞춤 및 용접 접합 품질을 보장하기 위해 정확한 절단 길이와 버가 없는 끝 부분이 필요합니다. 자동화된 절단 및 모따기 라인 지원 적시 배송 자동으로 기록되는 배치 추적 기능을 통해 자동차 조립 라인의 용접 로봇에 절단 튜브 섹션을 직접 전송합니다.

철도 운송 구조

철도 차량 프레임 및 선로 지지 구조물에 사용되는 구조용 튜브는 엄격한 치수 공차 및 표면 품질 요구 사항을 충족해야 합니다. 냉간 절단은 연마 또는 화염 절단으로 인한 미세 구조 변화를 제거하여 안전이 중요한 레일 응용 분야에 사용되는 고강도 강철 튜브의 피로 저항을 보존합니다.

유압 및 공압 튜브 어셈블리

고압 유압 라인에는 누출 없는 페룰 또는 압축 피팅 연결을 보장하기 위해 완벽한 사각형의 버가 없는 절단 끝이 필요합니다. 절단면의 단일 버 또는 각도 편차로 인해 압력이 가해지면 씰이 파손될 수 있으며 이로 인해 현장 파손으로 인해 비용이 많이 들 수 있습니다. 절단면의 직각도를 유지하는 시리즈의 능력 0.1° 유압 튜브 제작업체의 표준 선택이 되었습니다.

건설 및 철구조물

건축 골조, 교량, 산업 시설용 구조용 중공 단면은 다양한 절단 길이로 대량 생산됩니다. 프로그래밍 가능한 절단 목록 기능을 갖춘 자동화된 생산 라인을 실행할 수 있습니다. 단일 교대조로 여러 가지 길이 수동 측정이나 마킹을 위해 중단하지 않고 가동 시간을 극대화합니다.

CNC 제어 및 생산 관리 통합

는 automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:

• 컷 목록 가져오기: 생산 주문은 ERP/MES 시스템에서 절단 목록 파일(CSV 또는 XML)로 가져오며 기계는 자동으로 절단 순서를 지정하여 잔여 자재를 최소화하고 재료 수율을 최대화합니다.
• 공구 수명 추적: 는 controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
• 생산 보고: 교대 생산 보고서(조각 절단, 처리된 전체 길이, 가동 중단 이벤트, 블레이드 변경)가 자동으로 생성되며 품질 관리 시스템으로 내보낼 수 있습니다.
• 원격 진단: 이더넷 연결을 통해 장비 상태, 알람 로그 및 매개변수 설정에 원격으로 액세스할 수 있으므로 현장 방문 없이 기술 지원 팀이 더 빠르게 문제를 해결할 수 있습니다.

튜브 절단 및 모따기 시리즈에 대한 일반적인 질문

원형톱 절단과 튜브용 띠톱 절단의 차이점은 무엇입니까?

원형 톱 절단은 튜브 적용 분야에서 훨씬 더 빠른 속도와 절단면 품질을 제공합니다. 원형톱은 Ø50mm 탄소강 튜브 절단을 완료할 수 있습니다. 3~8초 , 띠톱의 경우 30~90초입니다. 또한 원형 톱은 더 좁은 절단 폭(1.5~3mm 대 띠톱의 경우 2~4mm)을 생성하여 재료 낭비를 줄입니다. 그러나 띠톱은 원형 블레이드 크기가 실용적이지 않은 매우 큰 직경의 두꺼운 벽 부분을 절단하는 데 더 적합합니다.

모따기 기계는 OD 및 ID 모따기를 동시에 처리할 수 있습니까?

예. 최신 조합 모따기 도구는 단일 플런지 작업으로 외경 베벨, 내경 베벨 및 면을 동시에 처리하며 일반적으로 튜브의 양쪽 끝을 완성합니다. 총 8~15초 . 이는 OD 모따기(용접 홈용)와 ID 디버링(유동 청결용)을 모두 완료해야 하는 용접 준비 작업에 매우 중요합니다.

다른 튜브 직경에 맞게 라인을 얼마나 빨리 재구성할 수 있습니까?

신속 변경 클램핑 및 가이드 시스템을 사용하면 일반적으로 직경 변경이 필요합니다. 10~20분 , 척 조 교체 및 모따기 도구 조정 포함. 일부 시스템의 CNC 제어 조절식 가이드 레일은 물리적 공구 변경이 필요 없이 매개변수 입력만으로 프로그래밍된 범위(예: Ø20~Ø100mm) 내에서 직경 변경을 허용합니다.

일반적인 블레이드 수명은 얼마이며, 절단당 비용에 어떤 영향을 줍니까?

Ø50 × 3mm 탄소강 튜브를 절단하는 Ø180mm 카바이드 팁 원형 톱날의 경우 일반적인 블레이드 수명은 다음과 같습니다. 8,000~15,000컷 . 블레이드 비용이 약 $150~$300인 경우 절단당 소모품 비용은 $0.03 미만입니다. 이는 수동 절단 및 디버링과 관련된 인건비 및 품질 비용의 작은 부분입니다.
