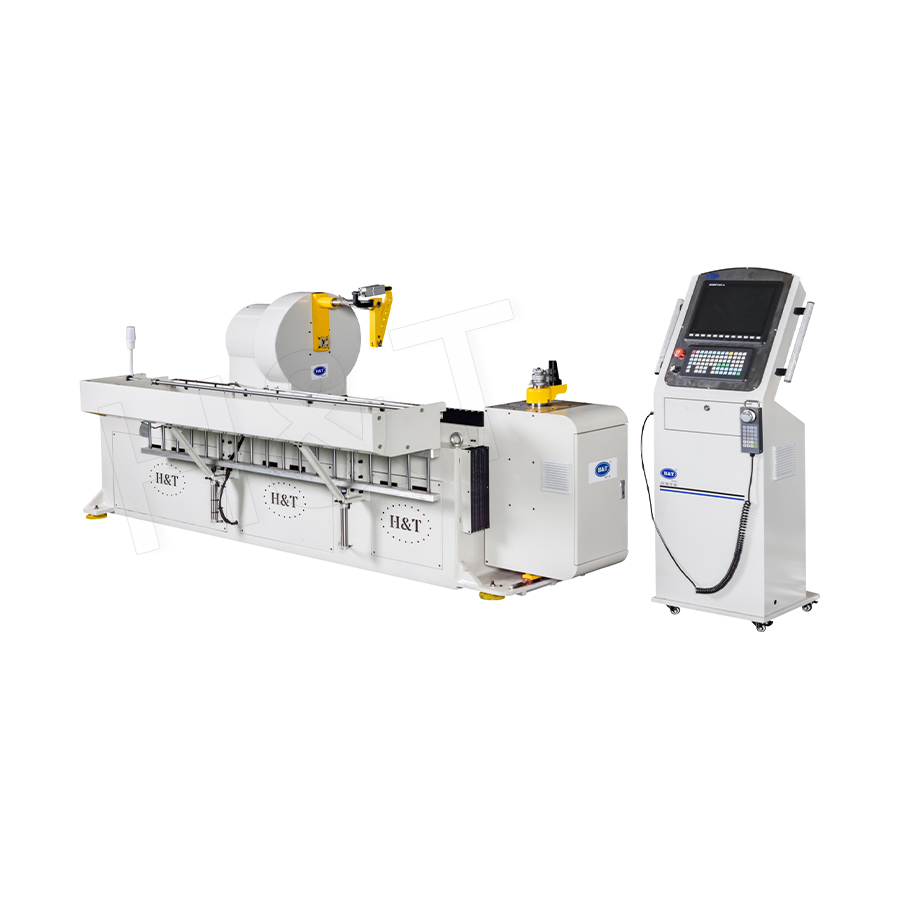

와이어 벤딩 머신 -와이어 성형, 강철 와이어 벤딩 머신 또는 철 와이어 성형이라고도 함 - 금속 와이어(강철, 스테인리스강, 구리, 철, 알루미늄 또는 특수 합금 와이어)를 자동 또는 반자동 벤딩 머신을 통해 미리 정의된 2D 또는 3D 구성으로 성형하는 산업 제조 공정입니다. 이 기계는 서보 구동 벤딩 헤드, 회전 암 및 정밀 와이어 공급 메커니즘을 사용하여 코일 와이어 스톡에서 후크, 링, 브래킷, 스프링, 그리드, 프레임, 클립 및 복잡한 공간 형태를 고속, 연속 및 반복 가능한 생산 주기로 생산합니다.
와이어 벤딩 머신은 플랫 와이어 형태를 위한 간단한 2D 캠 구동 장치부터 복잡한 공간 형태를 생성할 수 있는 완전한 CNC 제어 3D 다축 시스템까지 다양합니다. 360° 무제한 회전 벤딩 헤드의. 고급 CNC 와이어 벤딩 머신을 실행할 수 있습니다. 분당 30~120번의 굽힘 작업 , 자동차, 건설, 가정용품, 농업 및 전자 산업의 대량 생산에 필수적입니다.
튜브 벤딩 머신의 작동 원리
튜브 벤딩 머신 프로세스에는 기계의 핵심 기계 및 제어 시스템에 의해 수행되는 정밀하게 조정된 일련의 작업이 포함됩니다.
- 와이어 교정: 코일 릴에서 공급된 와이어는 코일의 잔류 곡률을 제거하는 다중 롤러 교정기를 통과하여 장력이 없는 직선 와이어를 벤딩 헤드에 전달합니다. 교정기 롤러 압력은 다양한 와이어 직경과 재료에 맞게 조정 가능합니다.
- 서보 제어식 와이어 공급: 서보 구동식 핀치 롤러 공급 장치는 굽힘 작업 사이에 정밀하게 프로그래밍된 증분만큼 와이어를 전진시킵니다. 피드 길이 정확도 ±0.1mm CNC 시스템의 표준으로 완성된 부품의 직선 세그먼트 길이를 직접 결정합니다.
- 벤딩 헤드 작동: 벤딩 핀과 피벗 도구를 고정하는 벤딩 헤드는 와이어 주위에 프로그래밍된 각도만큼 회전하여 접촉 지점에서 와이어가 구부러지도록 합니다. 2D 기계에서는 머리가 고정된 평면에서 회전합니다. 3D 기계에서 벤딩 헤드는 와이어의 세로 축(B축)을 중심으로 회전할 수도 있으므로 3D 공간에서 어떤 방향으로든 벤딩이 가능합니다.
- 절단: 마지막 굽힘 후 통합 절단 장치(플라잉 전단기 또는 단두대 절단기)가 와이어 피드에서 완성된 부품을 절단합니다. 절단은 CNC 컨트롤러에 의해 절곡 순서와 동기화되어 정확한 전체 부품 길이를 유지합니다.
- 방전: 완성된 부품은 수집 상자에 떨어지거나 후속 처리(용접, 코팅, 조립)를 위해 로봇이나 컨베이어로 픽업됩니다.
2D 튜브 벤딩 머신 vs. 3D 튜브 벤딩 머신
2D와 3D 튜브 벤딩 머신 기능의 차이는 기계 선택 및 부품 설계의 기본입니다.
| 특징 | 2D 튜브 벤딩 머신 | 3D 튜브 벤딩 머신 |
|---|---|---|
| 벤드 평면 | 단일 평면만 | 다중 평면(360° 회전) |
| 일반적인 부품 | 플랫 클립, 플랫 브래킷, 링 | 3D 후크, 스프링, 공간 프레임, 바구니 |
| 기계 비용 | 낮은 | 더 높음 |
| 프로그래밍 복잡성 | 단순(X, Y, 각도) | 복합물(X, Y, Z, B축, 각도) |
| 부품 형상의 자유도 | 플랫 형태로 제한됨 | 무제한 공간 기하학 |
| 속도(일반) | 60~120회 굽힘/분 | 30~80회 굽힘/분 |
조정 가능한 매개변수 및 제어 유연성
현대식 CNC 와이어 벤딩 머신은 포괄적인 매개변수 제어 기능을 제공하므로 기계적 재조정 없이 동일한 머신이 광범위한 와이어 직경, 재료 및 부품 형상을 처리할 수 있습니다.
- 굽힘 각도: 굽힘 단계당 1°에서 360°까지 프로그래밍 가능합니다. 스프링백 보상 계수는 재료 및 와이어 직경별로 저장되어 탄성 회복 후 목표 형상을 달성하기 위해 프로그래밍된 각도를 자동으로 조정합니다.
- 굽힘 속도: 서보 제어 벤딩 헤드 속도는 느린 것(단단한 재료의 단단한 굽힘)에서 빠른 것(연성 와이어의 간단한 굽힘)까지 조정 가능합니다. 단일 부품 프로그램 내의 가변 속도는 표면 표시나 균열 위험 없이 사이클 시간을 최적화합니다.
- 와이어 공급 길이: 각 피드 증분은 다음 굽힘 이전의 직선 세그먼트 길이를 정의합니다. 증분 범위는 다음과 같습니다. 0.1mm~수미터 단일 부품 프로그램으로 소형 클립부터 대형 가구 프레임까지 부품을 수용합니다.
- 굽힘 반경: 벤딩 핀 직경에 따라 내부 벤드 반경이 결정됩니다. 퀵 체인지 핀 세트를 사용하면 가동 중지 시간을 연장하지 않고도 부품 프로그램 간 반경 전환이 가능합니다.
- B축 회전(3D 기계): 와이어 축에 대한 굽힘 평면의 각도는 굽힘 단계별로 프로그래밍할 수 있으므로 연속 굽힘이 3D 공간에서 어떤 방향으로든 방향을 지정할 수 있습니다.
통합 보조 기능
튜브 벤딩 머신 기계에는 와이어에서 완제품까지의 완전한 제조 셀로 변환하는 보조 처리 장치가 장착되어 있으므로 별도의 다운스트림 작업이 필요하지 않습니다.
- 커팅 유닛: 플라잉 가위 또는 단두대 절단기는 프로그래밍된 위치에서 와이어를 절단합니다. 절단면에 버(Burr)가 발생하지 않도록 각 와이어 직경과 재질에 따라 절단력과 블레이드 간격이 조정됩니다.
- 모따기 단위: 끝 모따기 부착물은 절단된 와이어 끝을 인라인으로 디버링하고 베벨링합니다. 이는 의료 기기 프레임 및 식품 서비스 와이어 형태와 같은 부품의 안전 및 조립 품질에 매우 중요합니다.
- 용접 장치: 저항 또는 레이저 점 용접 모듈은 와이어 끝 또는 교차 와이어 교차점을 인라인으로 결합하여 별도의 용접 스테이션 없이 폐쇄형 링, 그리드 또는 바스켓 구조를 생성할 수 있습니다.
- 엠보싱 및 마킹: 인라인 엠보싱 롤 또는 레이저 마킹 장치는 성형 주기 동안 와이어 표면에 부품 번호, 날짜 코드 또는 장식 패턴을 적용하여 추적성과 제품 차별화를 지원합니다.
- 자동 코일링 및 스태킹: 대량 생산을 위해 통합 코일링 또는 스태킹 장치는 완성된 부품을 수동으로 처리할 필요 없이 정리된 번들로 수집하여 포장 또는 다운스트림 코팅 준비가 되어 있습니다.
와이어 재료 및 직경 범위
튜브 벤딩 머신은 밀리미터 이하의 정밀 와이어부터 무거운 구조용 와이어까지 와이어 직경을 포괄하는 구성으로 제공됩니다.
- 탄소강 와이어(Q195, Q235, SAE 1006-1065): 가장 일반적인 기판. 350N/mm²(연성 와이어)에서 1,500N/mm²(경질 인발 와이어)까지의 인장 강도에는 다양한 굽힘력이 필요합니다. 기계 선택은 생산 믹스에서 가장 단단한 재료에 대해 평가되어야 합니다.
- 스테인레스 스틸 와이어(302, 304, 316): 탄소강보다 스프링백 및 가공 경화율이 높습니다. 식품 가공 장비, 의료 기기 및 해양 응용 분야에 사용됩니다. 일반적으로 필요 15~25% 더 큰 스프링백 오버벤드 동등한 탄소강 와이어와 비교하여 보상합니다.
- 구리 및 황동선: 탁월한 연성은 단단한 굴곡과 복잡한 3D 형태를 가능하게 합니다. 전기 부품, 장식 품목 및 열 교환기 핀에 일반적입니다. 낮은 성형력은 경량 기계 구성에 적합합니다.
- 알루미늄 와이어: 포장, 자동차, 항공우주 와이어 형태에 사용됩니다. 피로 균열을 유발할 수 있는 표면 긁힘을 방지하려면 연마된 툴링 접촉 표면이 필요합니다.
표준 기계 용량 범위: 와이어 직경 Ø0.3 mm(정밀 소형) ~ Ø20 mm(무거운 구조) , 기계 등급 및 프레임 등급에 따라 다릅니다.
산업 응용
건설 및 보강
철근 스터럽, 콘크리트 보강 타이 및 구조용 와이어 메쉬는 가장 많은 양의 와이어 벤딩 머신 애플리케이션 중 하나입니다. 자동화된 2D 튜브 벤딩 머신은 다음 비율로 표준 크기(사각형, 직사각형, 다각형)의 등자를 생산합니다. 시간당 1,000~3,000개 , 수동 굽힘 생산성을 훨씬 능가하며 부품 간 크기 변화가 전혀 없습니다.
자동차 부품
시트 프레임 스프링, 머리 받침 지지대, 트렁크 리드 토션 바, 와이퍼 블레이드 프레임 및 배기 행거 후크는 자동차 Tier-1 및 Tier-2 시설의 2D 및 3D 튜브 벤딩 머신에서 생산됩니다. 여러 공간 굴곡이 있는 복잡한 3D 시트 스프링 어셈블리가 생산됩니다. 분당 15~40개 부품 다축 CNC 와이어 벤더에서 시간이 많이 걸리는 수동 성형 작업을 대체합니다.
가정용품 및 가구
쇼핑 카트 프레임, 접시 걸이 바구니, 철망 선반, 바비큐 그릴 격자 및 옷걸이는 모두 튜브 벤딩 머신으로 생산됩니다. CNC 와이어 성형 센터의 인라인 용접과 벤딩을 결합하면 수동 조립이 필요 없이 단일 기계 사이클에서 단일 와이어로 복잡한 와이어 바스켓 구조를 생산할 수 있습니다.
의료 기기 및 정밀 부품
정형외과용 고정 와이어, 수술용 견인기, 스텐트 프레임워크 및 전자 커넥터용 정밀 스프링 접점에는 다음의 치수 공차가 필요합니다. ±0.05~±0.1mm 0.3-3 mm의 와이어 직경에서. 폐쇄 루프 위치 피드백 및 비전 기반 검사 기능을 갖춘 CNC 3D 튜브 벤딩 머신은 수동 성형이 접근할 수 없는 속도로 이러한 공차를 달성합니다.
와이어 벤딩 머신에 대한 일반적인 질문
단일 단계에서 달성할 수 있는 최대 굽힘 각도는 얼마입니까?
대부분의 와이어 벤딩 머신은 최대 구부릴 수 있습니다. 한 단계로 180° , 일부 특수 헤드는 최대 360° 회전하여 단일 동작으로 완전한 링 또는 코일을 형성합니다. 형상이 해당 지점을 넘어서는 헤드 회전을 방지하는 180°를 초과하는 굽힘의 경우 반대 방향에서 나머지 각도에 접근하도록 와이어 위치를 변경할 수 있습니다(B축 회전).
Wire Bending Machine에서 스프링백은 어떻게 관리됩니까?
와이어 벤딩 머신의 스프링백은 와이어 재질, 직경 및 성질에 따라 달라집니다. CNC 시스템은 재료/직경 조합별로 스프링백 보정 값을 저장하고 보정량만큼 자동으로 오버벤딩합니다. 경강선의 경우 스프링백이 가능합니다. 90° 굽힘당 5°~15° ; 연동선의 경우 일반적으로 2° 미만입니다. 와이어 로트 변경 시 정기적인 시험 굴곡 검증을 통해 저장된 수정 사항이 정확하게 유지되도록 보장합니다.
와이어 벤딩 머신이 사전 코팅되거나 페인트된 와이어를 처리할 수 있습니까?
예, 툴링 접촉 표면이 연마되고 굽힘 매개변수(속도, 반경)가 코팅의 표면 응력을 최소화하도록 최적화된 경우에 한합니다. PVC 코팅 와이어, 아연 도금 와이어 및 에폭시 코팅 와이어는 모두 적절한 툴링 설계를 갖춘 와이어 벤더에서 정기적으로 처리됩니다. 그러나 두꺼운 코팅 와이어의 반경이 좁은 굽힘은 굽힘 엑스트라도(최소 반경)에서 코팅 균열을 일으킬 수 있습니다. 3× 와이어 직경 코팅 무결성을 유지하려면 사전 코팅된 와이어에 권장됩니다.
